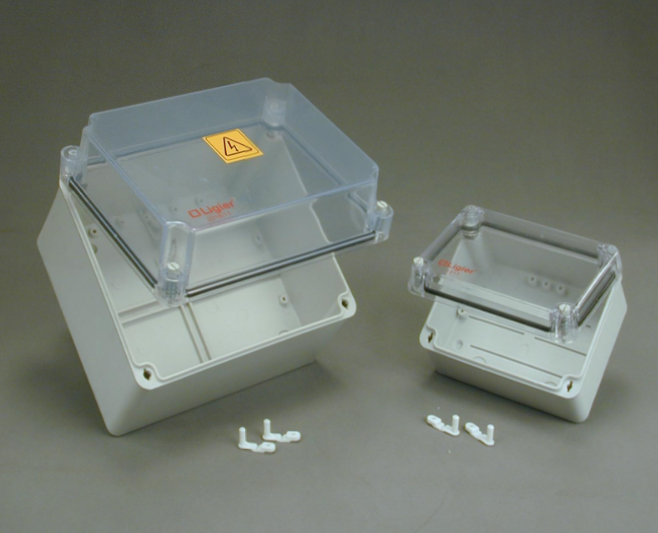

Módulos de derivación tapa cristal apertura c/bisagra

Cajas Plásticas de paso estancas IP65 con protección UV

Ficha técnica

  • Grado de Protección IP65
  • Resistencia al Impacto (joules) IK08
  • Resistencia al Filamento Incandescente 650°
  • Resistencia al calor (C°)/ Deformacion de bola (mm) 70°C/ <1.4 mm Resistencia al envejecimiento 70°C/ 174 hs Resistencia de la aislación/ Voltaje de aislación >6.5 mΩ / 500 v
  • Rigidez Dieléctrica 5330v / 1min
Código Color tapa Observaciones Grado de estanqueidad Dimensiones
a (mm) b (mm) c (mm)
2318/85 TB Transparente Bisagra IP 65 230 180 85
2318/11 TB Transparente Bisagra IP 65 230 180 110
2318/100 TB Transparente Bisagra IP 65 230 180 100
1511 TB Transparente Bisagra IP 65 150 110 66
2318/14 TB Transparente Bisagra IP 65 230 180 140

Principales características

  • Soporta exigencias según las Norma CEI . 529.

  • Color gris Ral. 7035.

  • Grado de protección IP 40/65.

  • Único con tornillos de rápido accionamiento de ¼ de vuelta (PAT. REG.).

  • Materiales con UV (Protección contra los rayos ultravioletas).

  • Auto-extinguibles según normas CEI . 695-2-1 (IRAM 2378).

  • Opción de colocar placa de montaje.

  • Gran resistencia al impacto.

  • Apto para montaje en interior e intemperies.

  • Doble aislación.

  • Dos versiones de puerta, opaca y transparente.

  • Apertura de puerta 180º con bisagras ocultas.

  • Centrales versátiles de uso interno (con y sin puerta).

  • Instalación de aparatos DIN.

  • De fácil mecanizado.

Accesorios

  • Tipo de tornillos (1/4 de vuelta) de rápido accionamiento
  • Placa obturadora
  • Placa de aparatos en chapa zincada
  • Riel DIN
  • Tornillo de accionamiento manual (con aleta) (PAT. REG.)

Certificaciones

Certificación conforme normas IEC 60670-22:2015 (Ed 1.1) + IEC 60670-1:2015 (Ed 2.0), IRAM 62670:2006
